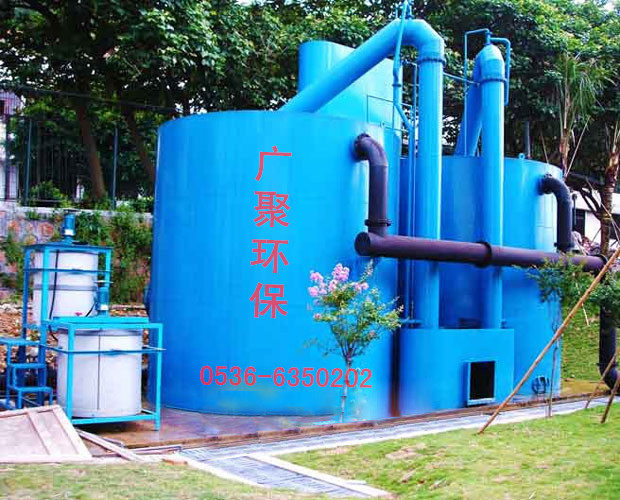

产品名称:无动力过滤器


一、概述

    无动力过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。

二、工作原理
    原水由进水管送入滤池,经过滤池层自上而下地过滤,清水即从连通管注入存水箱内贮存,水箱充满后,水通过出水管入清水池管入清水池。滤层不断截留悬浮物,造成滤层阻力的逐渐增加,因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时,水自该管中落下,通过抽气管借以带走虹吸下降管中的空气,当真空度达到一定值时,便发生虹吸作用。这时水管中的水自下而上地通过滤层,对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸作用。滤池反冲洗结束,进入下一周期工作。因此重力式无阀过滤器无需象其它过滤器那样,必须设置反冲洗泵和反冲洗水塔。

三、设备特点

1、本无动力过滤器是国内最早不用阀门和控制仪表,巧妙地利用虹吸原理实现自动运行的无阀过滤装置,可以自动冲洗,相比其他过滤设备,具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。

2无动力过滤器设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体,结构紧凑,用户只需要按要求做好设备基础和接通进出水管后,即可投入运行。

3无动力过滤器设备由碳钢制造(或根据用户要求),防腐严格,加工精度高,安装方便。

4、不需要水压、电力和压缩空气等提供动力,所有的工作环节都由过滤器自行控制。

5无动力滤池内设有强制冲洗系统,如果滤池水头的损失还未达到允许值,而因某种原因需要提前冲洗时,可进行人工强制冲洗。

6无动力过滤器免维护,没有磨损。


四、设备用途
    无动力过滤器主要适用于各种地表水的净化处理,将浑浊度小于3000毫升/升处理后供给生活用水或工业用水,也可将冷却水、矿井水、循环水等工业废水净化后再利用,提高水的重复使用率。

1、用于石油、化工、制药、冶金、电厂、轻工、纺织、印染、染整等工业循环冷却水的旁滤处理;

2、用于地表水净化,地下水除铁除锰;

3、用于城市、乡镇自来水厂的过滤处理;

4、用于软化、除盐处理的前处理;

5、用于游泳池、喷泉水景的净化处理;

6、用于生产废水去除悬浮物,有机污水经生化处理,二次沉淀池处理后的后续过滤等;


五、适用范围

1、无动力过滤器用于自来水厂过滤处理时,进水悬浮物宜小于15mg/l,出水悬浮物小于3mg/l;

2无动力过滤器用于循环冷却水旁滤处理时,进水悬浮物一般在1530mg/l,出水悬浮物一般小于5mg/l

3无动力过滤器用于"加药凝聚剂处理"时进水悬浮物50100mg/l,出水悬浮物一般小于5mg/l


六、常规技术参数

1、平均滤速:10/小时

2、平均反冲洗强度:15升/米2·秒

3、反冲洗历时:5分钟

4、期终水头损失值:1.50米、1.70米、1.90米(三档任选)

5、反冲洗膨胀高度:700×40%外加100mm安全高

6、滤料层高度:700mm承托层厚度270mm

7、进水浊度:不大于20度(用于地表水净化)

8、出水浊度:不大于3度(用于地表水净化)


备注:因处理水质差异巨大,以上数据仅供参考。
