高效浅层气浮机

时间：

来源：

所属分类：

2018 02 16

山东广聚环保设备有限公司

咨询热线：180 5366 8711 王经理

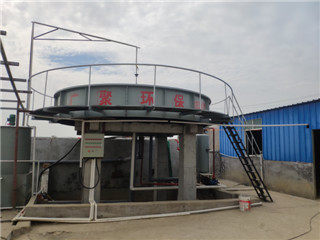

产品名称：高效浅层气浮机

一、工作原理

浅层气浮主要利用了三个重要原理：气浮原理、浅池原理和零速原理

➤ 气浮原理：在污水中引入大量的微气泡，以形成水、气、及被去除物质的三相混合体，在界面张力、气泡上升浮力和静水压力差等多种力的共同作用下，促进微细气泡粘附在被去除的微小悬浮物上后，因粘合体密度小于水而上浮到水面，从而使水中污染物质被分离去除。

➤ 浅池原理：浅层气浮是集絮凝、气浮、撇渣、刮泥以一体的气浮装置，水力停留时间3-5分钟，强制布水，静态分离，微气泡与絮粒的粘附发生在包括接触区在内的整个气浮分离过程，浮渣瞬时排出，水体扰动小出水悬浮物低，出渣含固率高，悬浮物去除率最高可达99.5%以上，COD的去除率最高可达90%以上，色度的去除率最高可达95%以上。

➤ 零速原理：待处理的原水经提升泵至中心进水管，同时溶气水及药液一起被打入中心进水管与之混合，再经过布水管均匀布水到离子气浮池内，布水管的移动速度和出水流速相同，方向相反，由此产生了“零速度”，使进水的扰动降至最低，絮体的悬浮和沉降在静态下进行。悬浮物在相对静止的环境中垂直浮上水面，上浮路程减至最小，且不受出水流速的影响，上浮速度达到或接近理论的最大值。

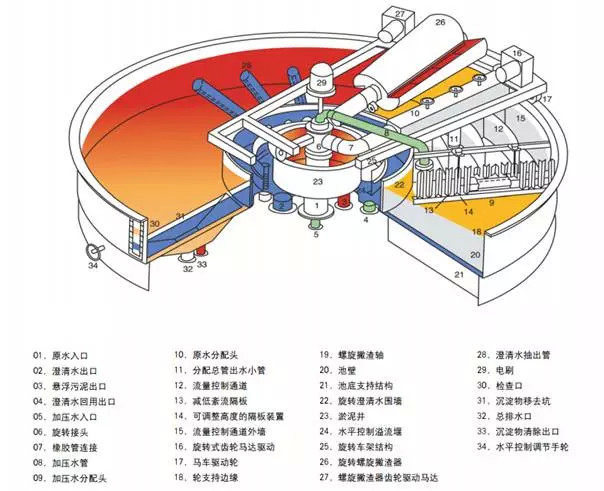

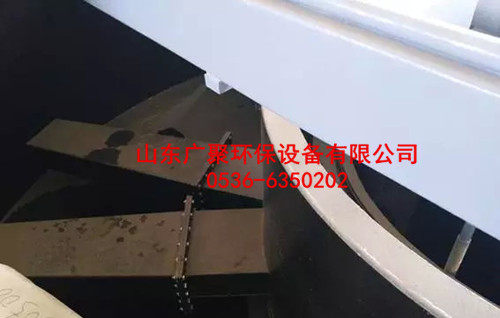

二、主要组成部分

三、选型参考表

型号规格	QCF -10	QCF -20	QCF -50	QCF -80	QCF -100	QCF -120	QCF -200	QCF -250	QCF -300
处理水量(m3/h）	10	20	50	80	100	120	200	250	300
外形尺寸 Q×Ø（mm）	1800× 1200	2200× 1200	3400× 1440	4300× 1440	4800× 1440	5400× 1520	6800× 1520	8000× 1600	8400× 1600
气浮池直径Ø（mm）	1800	2200	3400	4300	4800	6000	6500	8000	8400
有效水深（mm）	400		450	500
停留时间（min）	4~6
驱动方式	中心传动			周边传动
驱动功率（KW）	0.55		0.75			1.1	1.5
进水管直径（mm）	32	65	65	80	80	80	125	150	150
出水管直径（mm）	65	80	125	150	150	200	300	300	350
排水管直径（mm）	80	80	125	125	150	150	200	250	250
运行重量（KG）	3200	4200	8800	15200	20000	22800	45000	49800	58400
